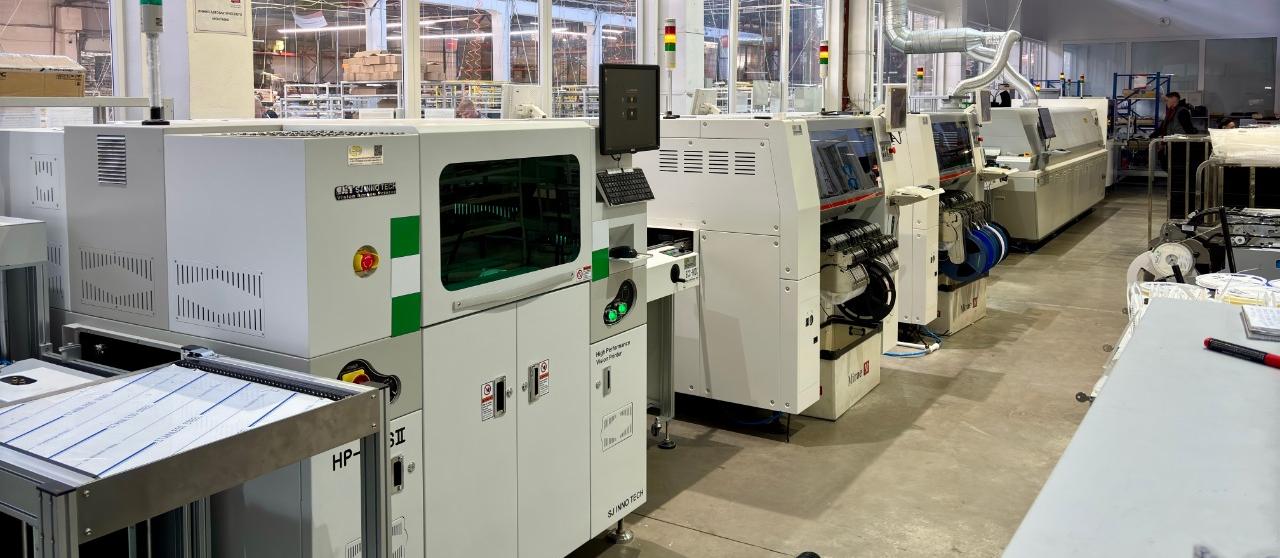

Принцип работы линии:
1️⃣Платы загружаются в трафаретный принтер с помощью конвейерного загрузчика.
2️⃣Трафаретный принтер наносит паяльную пасту на платы и инспектирует качество нанесения.
3️⃣Платы с нанесённой пастой проходят через первый автомат, оснащённый двухбалочной системой с 20 вакуумными захватами. Здесь устанавливаются небольшие компоненты, такие как резисторы 0402, 0603 и 0805. Производительность автомата составляет 78 000 компонентов в час.
4️⃣Далее платы перемещаются во второй автомат, оснащённый однобалочной системой с 10 вакуумными захватами. Здесь устанавливаются более сложные и крупные компоненты, такие как SOP, SOD и BGA. Производительность составляет автомата 40 000 компонентов в час.
5️⃣После идет отправка плат в печь оплавления. Там они проходят 10 зон плавного нагрева и 2 зоны охлаждения.
6️⃣Затем платы проходят через систему автоматической инспекции конвейерного типа с камерой 10 Мп, которая выявляет любые несоответствия или дефекты.
7️⃣Готовые платы разгружаются в магазин с помощью конвейерного разгрузчика готовых изделий. Магазин имеет 50 слотов.
Благодаря высокой степени автоматизации и точности оптической инспекции, наша линия обеспечивает высокую производительность и эффективность процесса монтажа компонентов.
